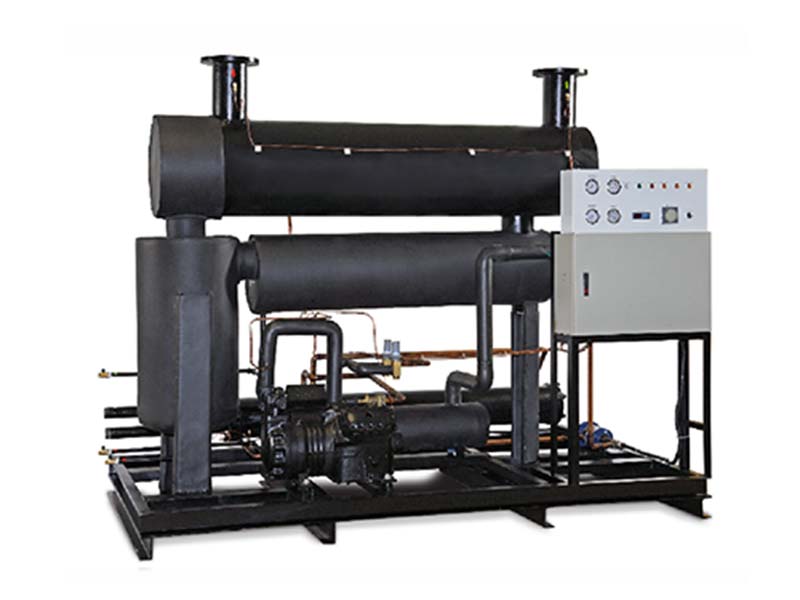

水冷式WW型 product-4-4

WW-type water-cooled

新系列(ww)水冷式冷凍乾燥機附加前置水冷式冷卻器,將是您最好的選擇。

在許多使用例子中我們發現前置水冷式冷卻器有效的降低空氣中的顯熱,促使冷凍式乾燥機的負載更趨近於平穩,尤其在惡劣環境中使用,即使您採用處理風量大於空氣壓縮機吐氣量數成的冷凍乾燥機也不盡然能夠有效的達成冷凍乾燥機的效果。

探究其原因皆因空氣高溫下會使的冷凍系統超載,且如果於現場使用風量不穩定,更易造成冷凍系統不穩定,如裝置有前置冷卻器則更能節省耗電量和購買新設備及其保養維修費用。


產品型號 100W 150W 200W 250W 300W 400W 500W 600W 700W 800W 1000W 1500W 2000W
處理風量 NM³/min 14.5 21 26 31 38 49 59 70 81 88 120 170 220
SCFM 512 742 918 1095 1342 1730 2083 2471 2859 3106 4236 6001 7766
入口空氣溫度 < 65℃ 其它溫度時額定處理風量須修正 (MAX 45℃ )
壓力露點 2 - 10℃ 其它壓力時額定處理風量須修正
操作壓力 7Kg/cm² (其它壓力時額定處理風量須修正) Max 10Kg/cm²
冷媒 R-22 (R134a,R407C接受訂製)
冷媒壓縮機功率(KW) 2 3.1 4.5 5.1 5 5.7 7.7 10.2 11.6 13.8 16.8 25.2 44.8
滿載電流(A) 7 10.3 17.4 18.9 21.1 20.2 28.4 37.4 42.7 53.3 67.5 96.3 163
電源 220V/380V/440V 三相
管徑 3" 3"F 4"F 5"F 6"F 8"F
冷卻水管徑 1" 1-1/2" 2" 2-1/2" 3"
冷卻水水量(L/min) 90 120 150 180 210 240 300 380 450 480 600 900 1200
約略尺寸 高度(H) 1000 1250 1300 1300 1400 1600 1700 1750 2000 2000 2250 2500 2600
寬度(W) 700 700 700 700 1700 2000 2300 2300 2400 2400 2600 2800 2900
(MM) 深度(D) 1270 1365 1565 1565 900 1050 1050 1050 1200 1200 1400 1600 1700
重量(kg) 350 442 491 511 610 740 950 1050 1200 1350 1500 1900 2150
*操作壓力7kg/c㎡冷卻水溫度必須在32℃以下 *700WW(含)以上為開放式之設計
