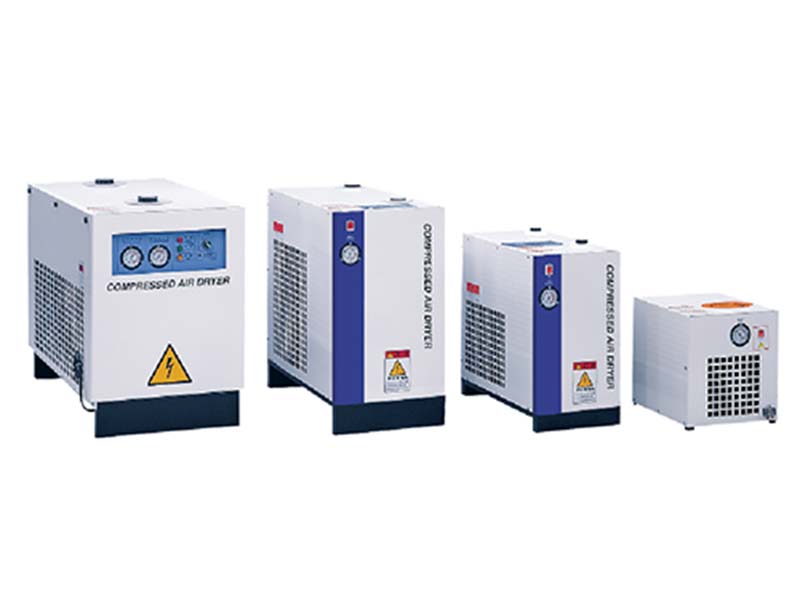

氣冷式HA型 product-4-1
HA-type air-cooled
新一代HA系列的冷凍乾燥機可完全處理80℃入口溫度的需求，強力風扇吐出風量及前置鰭片型冷卻器的設計，配合全容量的熱交換器的鰭片式預冷器，可將入氣之氣交錯熱交換器(蒸發器)的空氣降低至常溫狀態在經過氣流交錯熱交換器的處理，將可使壓力露點達到2℃的完美狀態。
|
產品 型號 |
LD-#HA |
05HA |
10HA |
15HA |
20HA |
30HA |
50HA |
75HA |
100HA |
150HA |
200HA |
250HA |
300HA |
400HA |
|
處理 風量 |
NM³/min |
0.6 |
1.3 |
1.8 |
2.8 |
4.2 |
7 |
10.6 |
14.5 |
21 |
26 |
31 |
38 |
49 |
|
SCFM |
21 |
46 |
64 |
99 |
148 |
247 |
374 |
512 |
742 |
918 |
1095 |
1342 |
1730 |
|
|
入口空氣溫度 |
< 50℃ (MAX 80℃ ) |
< 50℃ (MAX 80℃ ) |
||||||||||||
|
環境溫度 |
≦ 38℃ |
≦ 38℃ |
||||||||||||
|
壓力露點 |
2 - 10℃ |
2 - 10℃ |
||||||||||||
|
操作壓力 |
7Kg/cm² ( Max. 10Kg/cm²) |
7Kg/cm² ( Max. 10Kg/cm²) |
||||||||||||
|
冷媒 |
R134a |
R-417A |
R-417A (其他冷媒可接受訂製) |
|||||||||||
|
冷媒壓縮機功率(KW) |
0.2 |
0.4 |
0.5 |
0.5 |
0.7 |
1 |
1.5 |
2 |
3.1 |
4.5 |
5.1 |
5.9 |
5.7 |
|
|
滿載電流(A) |
1.9 |
3.2 |
2.8 |
2.8 |
4.1 |
6.9 |
7.4 |
9.4 |
12.7 |
20.6 |
22.1 |
25.9 |
26.6 |
|
|
電源 |
1PH60Hz(50Hz Optional) |
3PH60Hz(50Hz Optional) |
||||||||||||
|
220V |
220V/380V/440V(擇一) |
|||||||||||||
|
管徑 |
1/2" |
3/4" |
1" |
1-1/2" |
2" |
2-1/2" |
3" |
3"F |
4"F |
5"F |
||||
|
約略 尺寸 |
高度(H) |
460 |
600 |
600 |
755 |
755 |
780 |
1190 |
1190 |
1300 |
1400 |
1400 |
1600 |
1600 |
|
寬度 |
470 |
350 |
350 |
400 |
400 |
620 |
700 |
700 |
700 |
700 |
700 |
1700 |
2000 |
|
|
(MM) |
深度(D) |
500 |
635 |
635 |
815 |
915 |
935 |
1165 |
1265 |
1465 |
1665 |
1665 |
915 |
1000 |
|
重量(kg) |
31.5 |
42.5 |
44 |
58 |
80.5 |
135 |
238 |
259 |
378 |
446 |
451 |
570 |
890 |
|
|
冷媒壓縮機功率、運轉電流 @ CT:45℃ / ET:5℃ 冷媒壓縮機滿載電流 @ CT:60℃ / ET:10℃ / 220V 60Hz 本公司保留產品修改及設計變更之權利,以上參數如有異動,恕不另行通知 |
||||||||||||||
